产品简介 Product Introduction

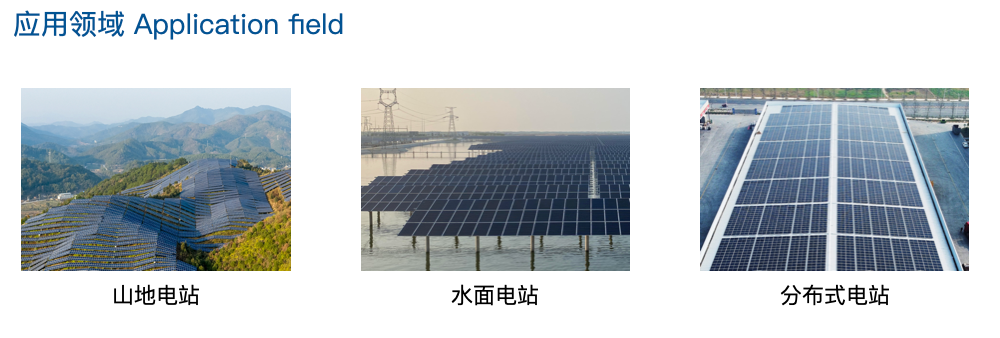

全球能源转型加速，光伏电站装机量逐年攀升。光伏电站从平坦的戈壁荒漠，大量转向地形复杂的山地、丘陵、水面（渔光互补）以及分布式屋顶。传统便携式的检测方式在这些场景下变得效率低下、成本高昂且危险。

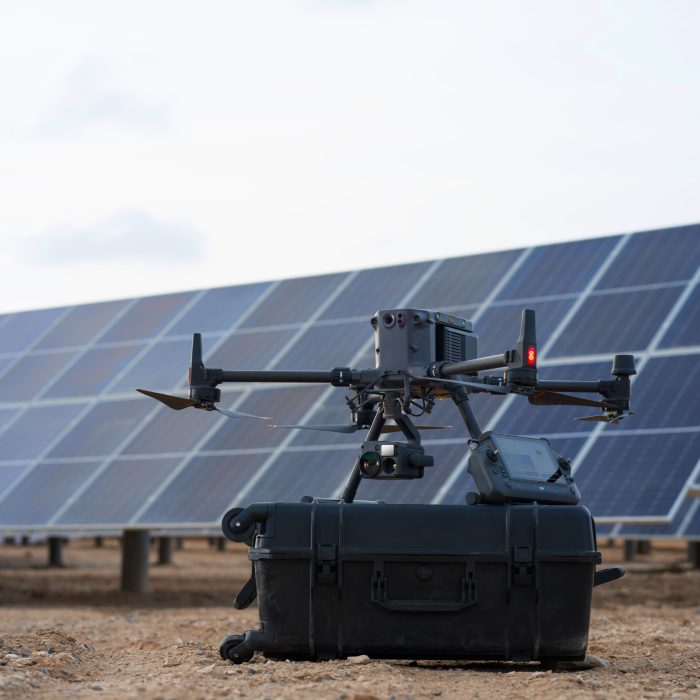

无人机EL检测仪JT-ME4500是一款集成了高灵敏度EL成像系统与智能飞行平台的专业检测设备。它专为大规模光伏电站的高效、精准、自动化内部缺陷检测而设计。针对于传统地面EL检测效率极低、危险性高、存在检测盲区。本产品通过无人机挂载自研的高精度EL相机，实现高空、非接触、全覆盖的快速扫描，彻底革新了光伏电站的检测方式。
JT-ME4500能够帮助客户快速、准确地定位组件内部缺陷（如隐裂、碎片、PID、断路等问题）以及缺陷的溯源定位。对评估电站健康状况，为提质增效、运维决策、资产交易和保险理赔提供无可争议的科学依据。
无人机检测优势 Hardware advantage

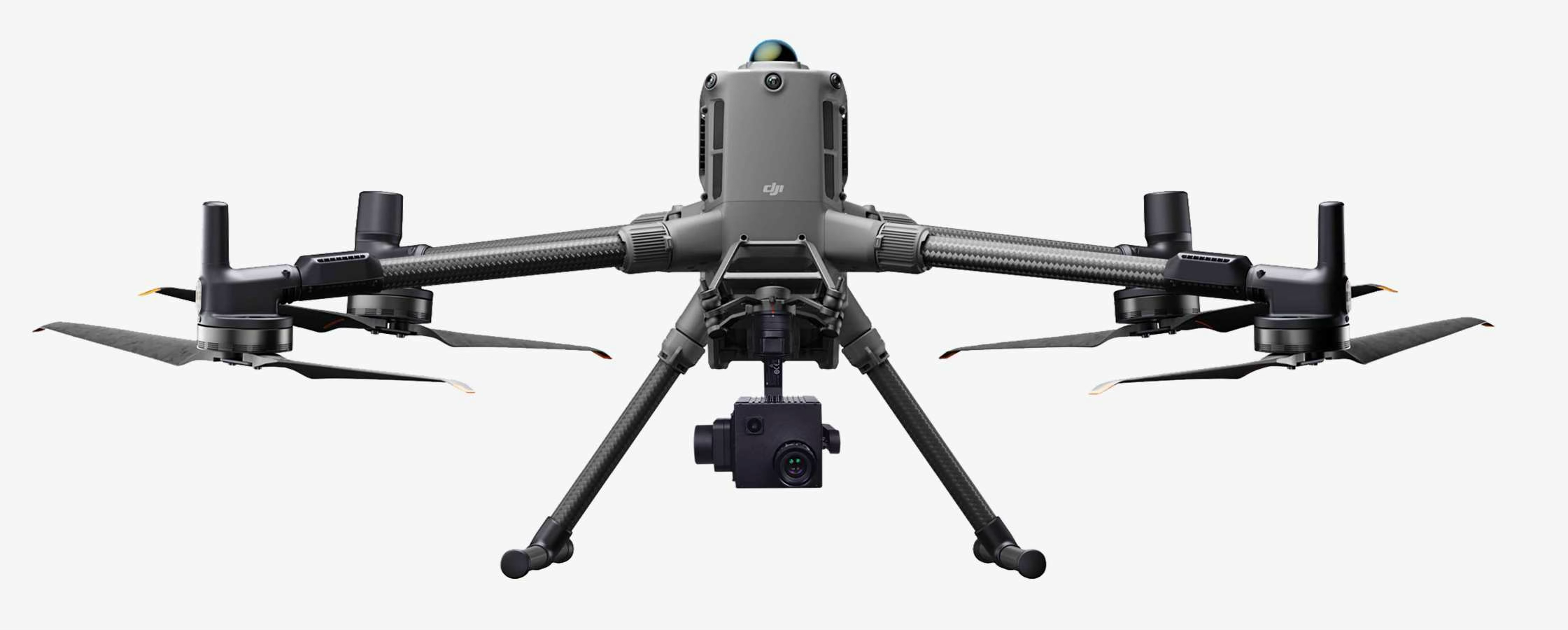

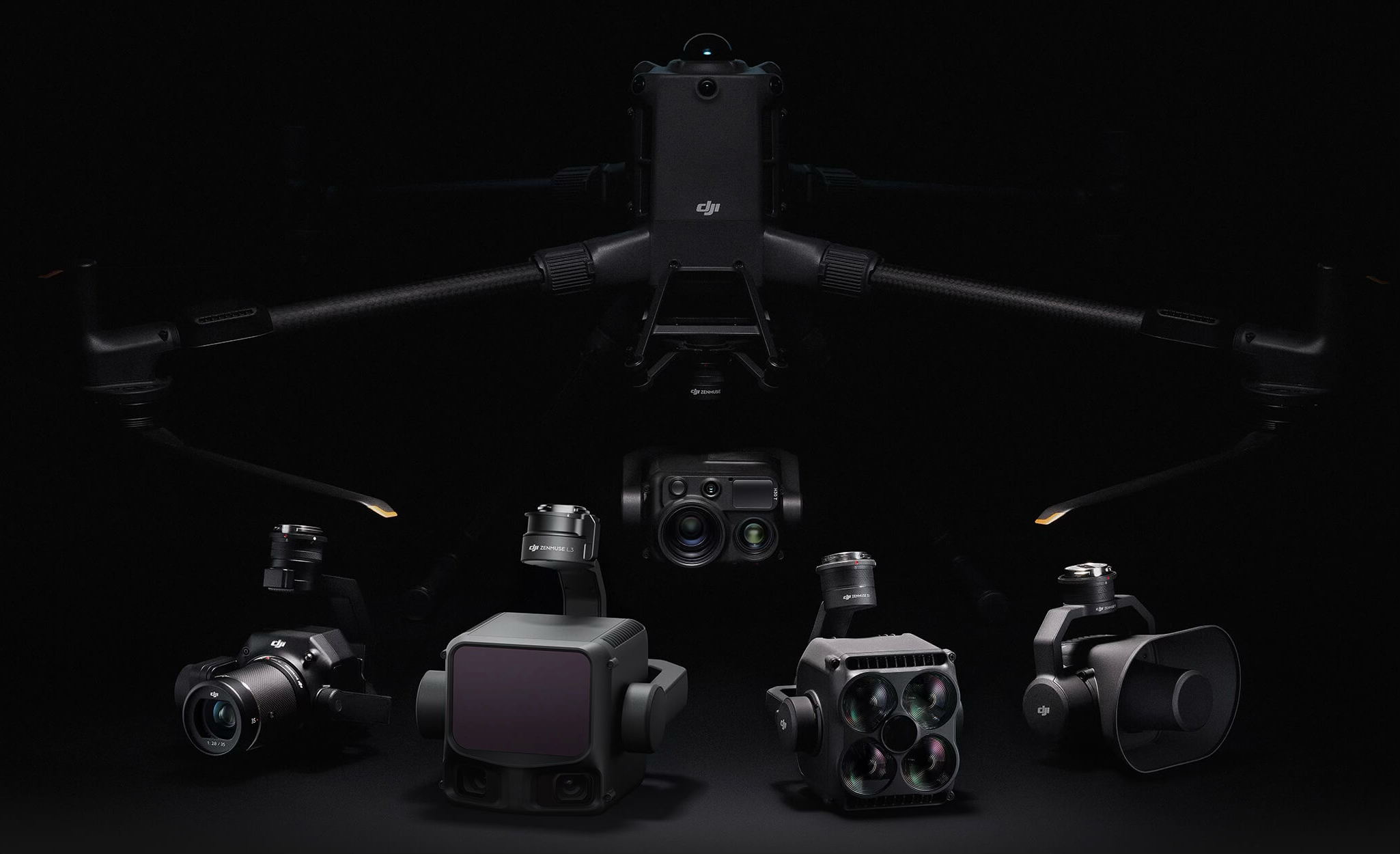

JT-ME4500采用大疆旗舰无人机作为飞行平台。作为全球第一的无人机制造商，大疆飞行器具备了更高的飞行稳定性与可靠性。无人机采用模块化设计，集成了最先进的飞行平台、强大的机载计算单元和多元化的负载接口，实现了从“单一工具”到“综合平台”的飞跃。
优化后的气动设计与高能量密度电池相结合，提供长达59分钟的飞行时间，并具备IP55防护等级，从容应对风雨与尘沙的挑战，保障任务连续性。无人机配备全向双目视觉系统及六向毫米波雷达，视觉低光定位和避障能力显著提升，可实现暗光环境下的自动避障、智能绕行与安全返航。
JT-ME4500配置参数
| 无人机 | |||
| 外形尺寸 | 展开尺寸：长 980 毫米，宽 760 毫米，高 480 毫米（含脚架）折叠尺寸：长 490 毫米，宽 490 毫米，高 480 毫米（含脚架及云台）飞机箱尺寸：长 779 毫米，宽 363 毫米，高 528 毫米 | ||
| 轴距 | 对角线：1070 毫米 | ||
| 重量 | 不带电池：5020 ± 20 克带电池：9740 ± 40 克 | ||
| 最长飞行时间 | 59min | ||
| 最大抗风速度 | 12m/s | ||
| 最大信号有效距离 | 40 公里（FCC）20 公里（CE/SRRC/MIC） | ||
| 感知系统类型 | 全向双目视觉系统（环视为彩色鱼眼）水平环扫激光雷达，上激光雷达及下三维红外测距传感器六向毫米波雷达 | ||
| 传感器 | 广角：有效像素 4800 万；红外：640 × 512，支持超分； 正入射量程：1800 米（1 Hz）@20% 反射率目标 | ||
| 遥控器 | 屏幕分辨率：1920*1200；屏幕尺寸：7.02英寸；屏幕亮度：1400尼特 | ||
| 工作环境温度 | -20℃ 至 50℃ | ||
| 云台 | |||
| 云台型号 | ME4500 | ||
| 相机分辨率 | 4500万 | ||
| 检测精度 | 0.5mm~1mm | ||
| 使用环境 | 白天（暗光）/夜间 | ||
| 检测组件 | 晶硅组件/薄膜组件/钙钛矿组件 | ||
| 对焦方式 | 自动对焦 | ||

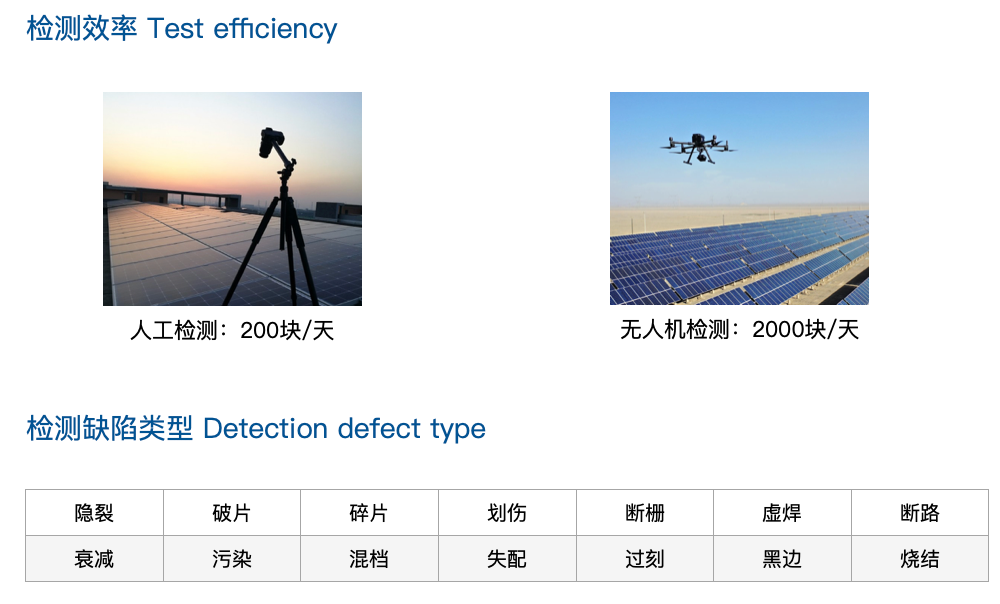

| 检测效率 | 2500块/5h | ||
| GPS | 自动记录至照片属性当中，不需要再进行pos手动写入 | ||
| 供电方式 | 无人机供电 | ||
| 检测范围 | 2~28块组件成像 按需拍摄 | ||
| 电源 | |||
| 使用范围 | 输入：220V/380V,输出：1500V/5A；面板可精确调节电压电流参数，重量≤15kg，程控、防漏电，防过载，防短路 | ||
| 使用环境 | 全天 | ||
| 控制器 | 1~20路切换通断电，可切换EL/PL模式 | ||
| 输出上电线 | 50m线盘 | ||

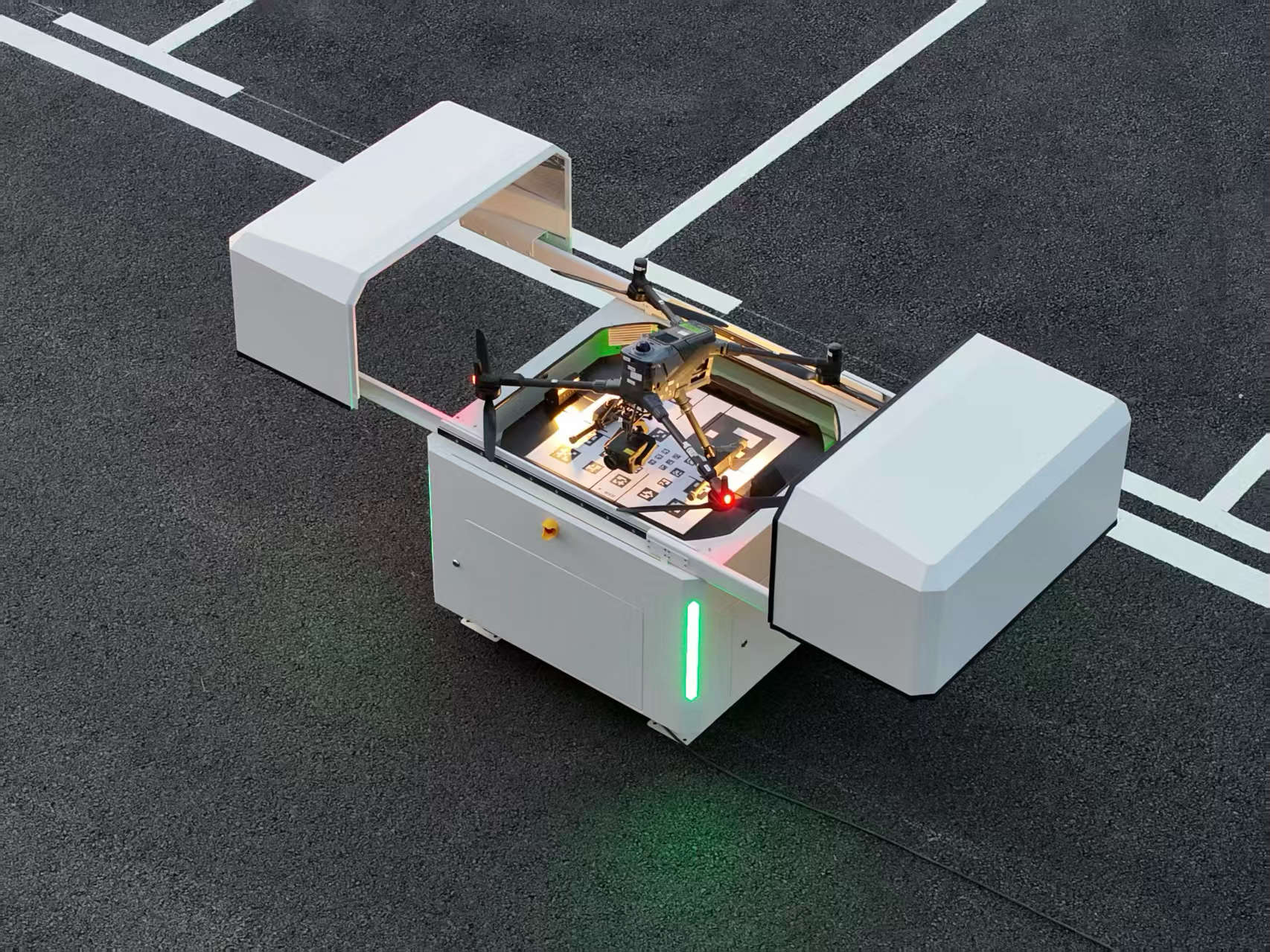

可选配置-无人机EL巡检机场
快速全覆盖：机场光伏阵列面积大、分布可能不规则。无人机可自动规划航线，在短时间内完成对组件的EL影像采集，无任何遗漏。
精准定位与归档：每张EL图像都带有GPS和空间位置信息，缺陷组件可被精确定位到阵列、行、列，生成数字化的“体检报告”。
支持AI诊断：海量的高清EL图像数据可用于实现缺陷的自动识别、分类和评级，大幅提升分析效率和准确性，并形成电站健康度趋势分析。
