逆变器有3种有功控制模式，如下所示。
1）有功载率模式
机器可通过接收有功百分比命令，限制机器输出有功功率，配合电站功率调度要求。
2）过频降载模式

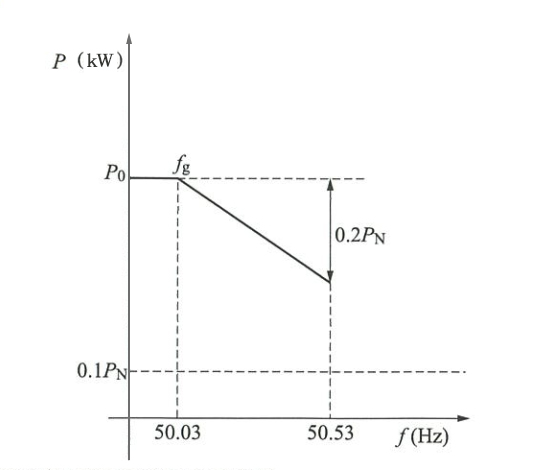

开启过频降载模式时，逆变器会根据电网频率的变化调节输出功率。当电网频率升高，逆变器通过有功控制降低输出有功功率。频率降额曲线如下图所示：
频率降额要求曲线图
过频降载起始频率为50.03Hz，过频降载斜率默认为40%Pn/Hz，可设置过频降载最大限额为20%Pn。过频降载要求符合NB/T 32004-2018要求，且可以灵活设置，适应电站需求。
3）电网高压降载模式
逆变器也可以设置为电网高压降载模式，通过设置高压降载点，机器可根据电网电压自动进行功率降载。通过提前降载，降低电网出现电压过高的风险。
电网高压降载曲线图
如上图的电网高压降载曲线，可设置U1（高压降载低点）、U2（高压降载高点）使得机器在不同的电压点处降载，并得到合适的降载斜率曲线。P1点可设置电网高压降载最小功率。
无功控制
为了满足电网对无功功率调节的不同需求，古瑞瓦特组串式逆变器无功控制方面具备：固定功率因数（PF）、固定无功比例（Q(%)）、电压无功调节（Q(U)）、有功无功调节（Q(P)）、默认PF曲线（Q（P-PF））、无功值调节（Q（Value））六种无功调节功能。单机提供最大范围达到-70%Pn~70%Pn的无功调节能力。
古瑞瓦特组串式逆变器满足NB/T 32004-2018、GB/T 37408-2019标准。
1）固定功率因数（PF）

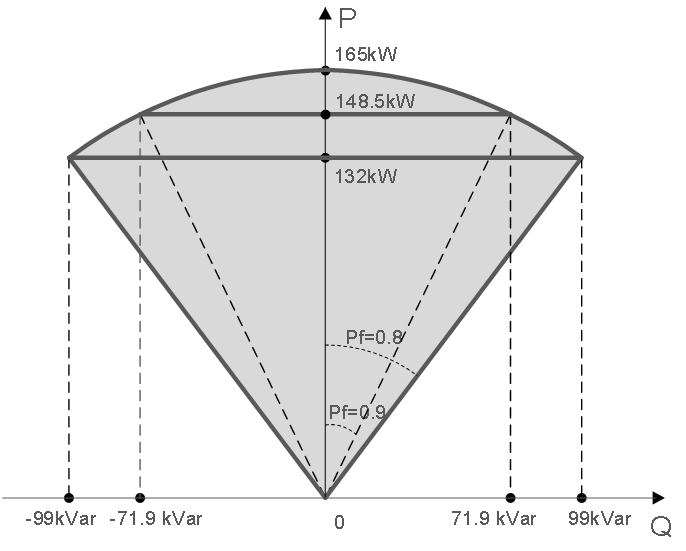

逆变器可以通过设置固定功率因数来控制无功输出。功率因数可调范围为-1~-0.8,0.8~1，下图以额定功率Pn为150K机器说明PF设置范围：
PF设置范围
逆变器额定输出有功Pn=150kW，最大输出有功Pmax=165kW，最大输出视在功率Sn=165kVA，最大输出无功范围为-99kVA~99kVA。
2）固定无功比例（Q(%)）
逆变器可以通过设置固定无功百分比来控制无功输出，无功百分比可调范围为-70%Pn~70%Pn，以额定功率Pn为150kW机器为例，其最大过载功率为165kW，最大无功输出范围为-115.5kVA~115.5kVA。
3）电压无功调节（Q(U)）

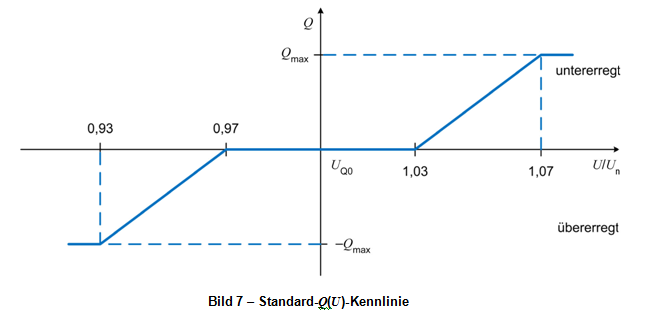

逆变器可以通过设置电压无功曲线来实现输出无功功率随电网电压变化的目的。QU曲线中有4个电压点U1、U2、U3、U4以及2个无功功率点Q1、Q2，通过配置这些点，实现不同电压无功关系曲线。以下为示例QU曲线：
电压无功QU曲线
4）有功无功调节（Q(P)）
逆变器可以通过设置有功无功曲线实现输出无功功率随有功功率变化的目的。QP曲线最多可设置达5个有功点P1、P2、P3、P4、P5和5个无功点Q1、Q2、Q3、Q4、Q5，通过配置这些点，实现不同的有功无功关系曲线。以下为示例QP曲线：
有功无功调节QP曲线
5）默认PF曲线（Q（P-PF））
逆变器可以通过设置默认PF曲线实现输出功率因数随有功功率变化的目的。默认PF曲线可以设置3个有功点P1、P2、P3和一个最终的目标功率因数点PF1，通过配置这些点，实现不同的有功-功率因数关系曲线。以下为示例默认PF曲线：
默认PF曲线
6）无功值调节（Q（Value））
逆变器可以通过设置固定无功值控制无功输出，无功值最大可调范围为-66%Pn~66%Pn，以额定功率Pn为150kW机器为例，其最大过载功率为165kW，最大无功输出范围为-99kVA~99kVA。
通过以上的逆变器无功、有功模式，可以非常灵活地调控逆变器的输出，为电站的电网支撑提供了多种的选择，展现了古瑞瓦特逆变器对于用户需求的全面考量，有功、无功控制功能较同类产品更加全面。
